引言

        在反向整流控制中，需要6個控制IGBT的同步信號，在以前的試驗中，同步信號的獲取是先由模擬電路對兩個線電壓進行調理，然后兩個線電壓信號再進入DSP通過AD轉換為數字信號進行處理，數字信號處理中又通過鎖相環或者帶通濾波處理得到正弦同步信號，最后通過這兩個正弦信號進行適當的邏輯處理得到6個控制IGBT的同步信號，在這種同步信號的獲取中硬件電路需要有DSP或者M(jìn)CU處理器來處理，涉及到這類信號處理器就要考慮其可靠性，如抗干擾方面、PCB板布局方面、芯片多管腳的焊接方面等。
        針對上述情況，我們考慮是否能直接用部分模擬電路簡單產生信號，然后通過CPLD進行邏輯處理得到6個同步信號，在單元控制板中，由于逆變也需要利用CPLD來處理逆變部分的信號和與主控進行通信的處理，所以CPLD是必不可少的，因此由模擬電路產生的信號通過CPLD處理也是比較直接的過程。

1、存在的問題

在模擬電路產生信號中，主要還是對線電壓或者相電壓過零點的獲取，在過零點的獲取中常用的是用運放進行過零比較。在反向整流工作中，由于電源的內阻存在，在輸入電源上就存在IGBT開通或關斷時產生的缺口，如圖1所示：

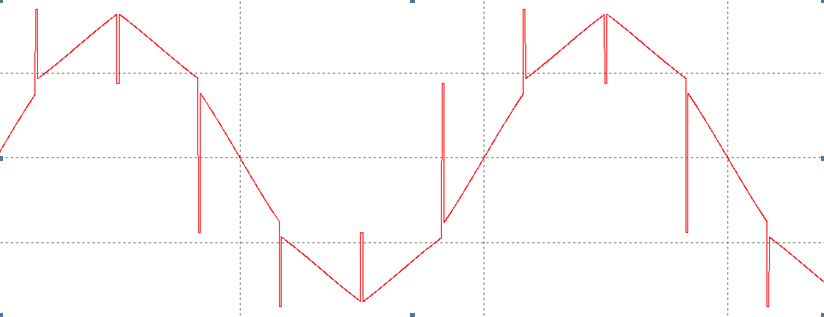

                 圖1、反向整流工作的電源相電壓

上圖為反向整流工作時的電源相電壓，對此如果用線電壓獲取同步信號時就會(huì )存在線電壓過零點的不準確，如果對線電壓進行濾波處理雖然可以去掉缺口，但可能對信號產生相移，從而用線電壓進行比較獲取過零點并不大合適；如果用上圖相電壓進行過零比較來獲取過零點，這樣在缺口處和過零點處就出現過零點信號，由于缺口處的寬度比較窄，缺口處可以通過CPLD處理去除，然后留下比較真實的過零點，但是由于變壓器到單元之間為三相三線制，不存在中線，所以需要通過三相制造一個中點，但這樣這個中點的電位是不確定的，是浮動的，所以也完全可能造成過零點不準確，特別是三相出現不平衡時就比較明顯，對此采用相電壓進行過零比較也是不大合適。
2、解決的方法

對于上述情況考慮采用光耦來獲取同步信號的過零點，這樣就可以不用考慮三相中點電位問題，又能夠獲取相電壓的過零點，初步方式如圖2所示：

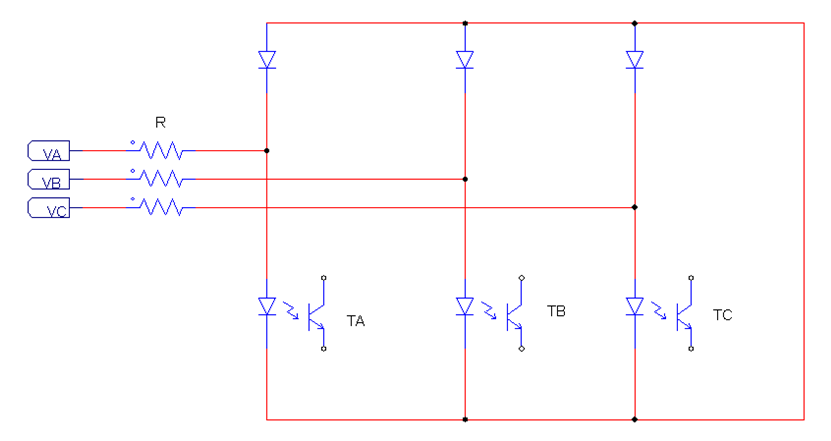

                      圖2、光耦獲取同步信號

在這個電路中通過光耦TA、TB、TC的次級就可以獲取三相的過零信號，但在反向整流工作中仍然由于電源缺口在光耦次級會(huì )有比較窄的過零脈沖，但是完全可以通過CPLD適當的處理去掉，如圖3中的藍色，沒有經過CPLD處理時獲取的信號：


                 圖3、過零脈沖的獲取

3、6個同步信號的產生方法

由于反向整流要求同步信號有比較高的對稱波形，上面的電路中只是取到了相電壓的大于零的部分，但由于光耦和二極管的壓降存在，可能會(huì )使得不對稱的情況產生，所以如果要正負半周對稱，可以考慮使用6個光耦來產生信號，如下圖：

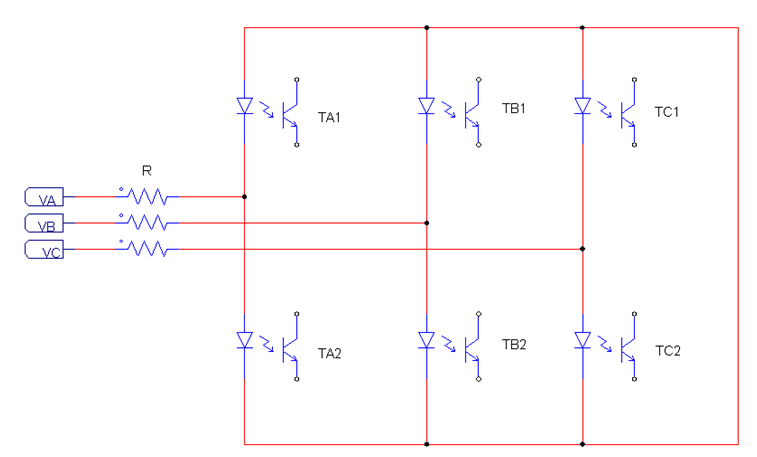

                    圖4、6路同步信號的獲取電路

通過6個光耦就可對稱地獲取三相的同步信號，這6個同步信號先進行整形，然后進入CPLD進行窄脈沖的去除，在去除窄脈沖時，可以考慮利用延時的方法，延時時間選擇為1.66667mS(對應50HZ時的30度)，這樣既去除了窄脈沖又得到了線電壓的過零點信號，然后對這6個信號進行邏輯運算就可得到驅動6個IGBT的信號，完成同步信號的獲取。
4、電路的優化

在考慮用普通光耦達到快速的電平翻轉，可采用光耦次級進行推挽輸出的方式，這樣可以加速電平翻轉和減小光耦產生的延時，其電路結構如下：

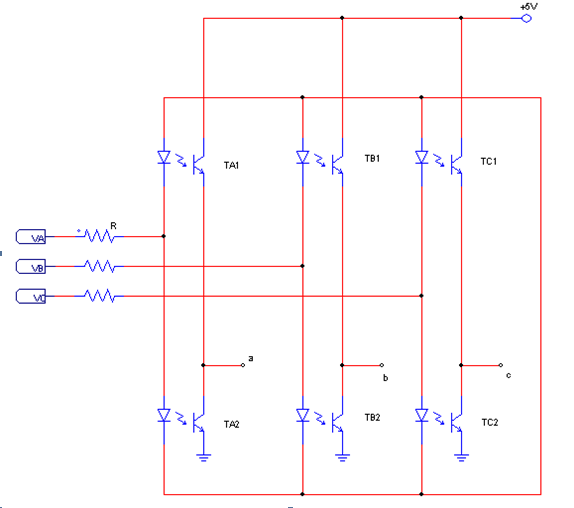

                         圖5、推挽輸出的電路

通過這種電路后，在光耦的次級不存在取樣電阻的選擇，對輸出的信號a\b\c在光耦導通時由于其與電源和地之間阻抗較小，抗干擾又有進一步的提高，存在的問題是在上光耦和下光耦都沒有導通工作時，信號a\b\c輸出是處于不確定電平狀態，在進入整形之前需要通過電阻確定電平，在CPLD內處理的過程和邏輯仍然相同。這種電路工作中相互得到的信號如下:

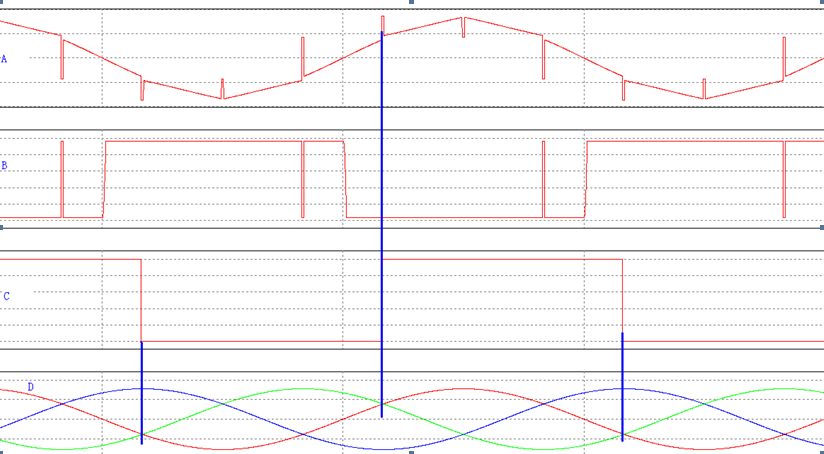

                        圖6、電路的信號波形

A為a相的相電壓，B為上電路結構中a輸出的信號，C為信號a進行1.66667毫秒的延時濾波（圖中考慮光耦次級連接方式進行了反向處理）波形，D為理想中對應的三相相電壓波形（三相相序為正序情況，即B相滯后A相120度，C相滯后B相120度），從波形上不難看出，信號a進行30度的濾波延時后其上升沿正好是線電壓AB的過零點（即A相與C相的交點，見上圖中的D圖），信號a\b\c進行同樣的處理后可以進行如下邏輯處理來得到6個驅動信號：

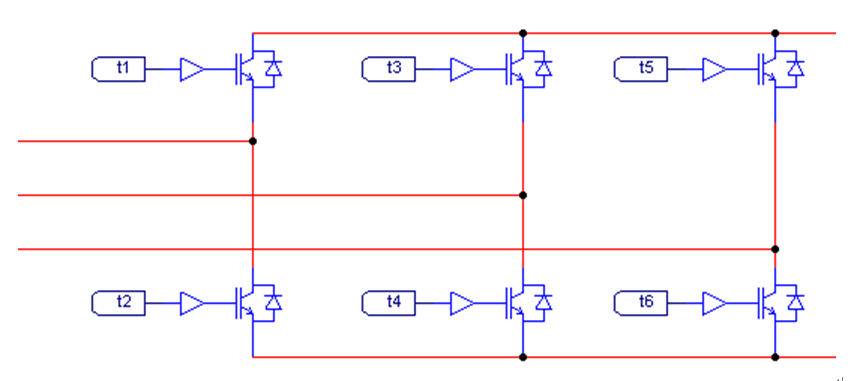

                         圖7、信號的邏輯處理電路

    圖中t1\t2對應A相，t3\t4對應B相，t5\t6對應C相，假設信號a\b\c進行濾波延時處理后的信號為A\B\C，則6個驅動信號的邏輯處理為：
      t1 = A and !B   t2 = !A and B
      t3 = B and !C   t4 = !B and C
      t5 = C and !A   t6 = !C and A
這樣邏輯處理后正好對應6個IGBT是進行120度工作，在實際中CPLD內還需要對輸入的三個信號進行相序的辨識，上面的邏輯關系是對于正序A-B-C的關系，如果是負序（A-C-B）時，需要對邏輯關系進行適當調整，負序時只需要將用到B相的信號與C相進行交換即可。
5、注意的問題

在信號濾波延時過程中需要注意事項，由于光耦前級限流電阻不能選擇太?。娮韫β适芟蓿?，由于電阻值比較大，在光耦次級產生的信號a\b\c存在延時問題，電阻越大延時就越大，此時在濾波延時的時間就要小于1.66667mS，如果不減小延時時間，在回饋電流上就會(huì )產生比較大的峰值電流，通過仿真可以看到，如果R=500K時，可以用濾波延時1.2mS時，峰值電流就比較小，如果還用1.66667mS作為濾波延時時，峰值電流能達到正常電流的2倍以上。
    在采用這種方法時利用電流觸發光耦導通，從而可以提高抗干擾，也不需要做AD變換來進行數字處理，在單元輸入缺相時，其光耦產生的信號就不是180度導通的狀態，這樣就可利用CPLD進行一個邏輯判斷就可知道是否缺相。
6、總結

以上探討了直接用部分模擬電路簡單產生信號，然后通過CPLD進行邏輯處理得到6個同步信號，去控制反向整流電路的方法，實際應用中也可能遇到?jīng)]有考慮全面的問題，需要在實際的試驗中加以完善，但這畢竟是一個較好的控制策略，比數字處理電路要來的簡潔、可靠，省去了抗干擾、PCB板布局、芯片多管腳的焊接等方面的困擾，應該是一個較好的方法。
